QB普通型阀门电动装置

QB普通型阀门电动装置

阀门电动装置
　　QB普通型阀门电动装置
　　1.概述
　　QB普通型阀门电动装置适用天蝶阀、球阀、旋塞阀和风门档板等做90°回转的阀门。QB为一体式，DQW为叠加式（DZW电装加二级减速器）。用以控制阀门的开启、关闭和调节，可远距离控制，也可现场操作。QB普通型阀门电动装置广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。
　　2.型号表示方法
　　3.主要技术参数
　　3.1 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
　　3.2 工作环境：
　　3.2.1 环境温度：-20—+60℃（特殊订货-60—+80℃）
　　3.2.2 相对温度：≤90%(25℃时）
　　3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
　　3.2.4 防护等级：户外型和防爆型为IP55（可订制IP67）。
　　3.3 工作制：为短时10分钟（可订制30分钟）。
　　3.4 型号规格和主要性能参数
型号
规格		 额定
转矩
N.m		 输出
转速
r/min		 电机
功率
kw		 电机堵转电    流
A
运行90°
时   间
S
 参考重量
（基本型）
kg
QB1
QB5-1
50
1
0.04
1.82
15.0
22
QB5-2
2
0.06
2.45
7.5
QB10-1
100
1
0.06
15.0
QB10-2
2
0.09
3.36
7.5
QB15-1
150
1
0.09
15.0
QB15-2
2
0.12
3.99
7.5
QB20-1
200
1
0.09
3.36
15.0
QB20-2
2
0.12
3.99
7.5
QB30-1
300
1
0.12
15.0
QB30-2
2
0.18
5.81
7.5
QB40-1
400
1
0.18
5.81
15.0
40
QB40-2
2
0.25
7.21
7.5
QB2
QB60-1
600
1
0.18
5.81
15.0
QB60-2
2
0.25
7.21
7.5
QB90-1
900
1
0.25
7.21
15.0
68
QB90-2
2
0.37
9.66
7.5
QB3
QB120-1
1200
1
0.37
15.0
QB120-2
2
0.55
15.40
7.5
QB200-1
2000
1
0.55
15.0
QB200-2
2
1.10
28.00
7.5
QB250-1
2500
1
0.55
15.40
15.0
QB250-2
2
1.10
28.00
7.5
QB400-0.5
4000
0.5
0.55
15.40
30
110
QB500-0.5
5000
0.75
18.34
QB600-0.5
6000
1.10
28.00
QB800-0.25
8000
0.25
1.10
28.00
60
198
QB1000-0.25
10000
1.50
28.84
QB1200-0.25
12000
2.20
36.75
　　注：如用户需要，本厂可提供其它的转速。

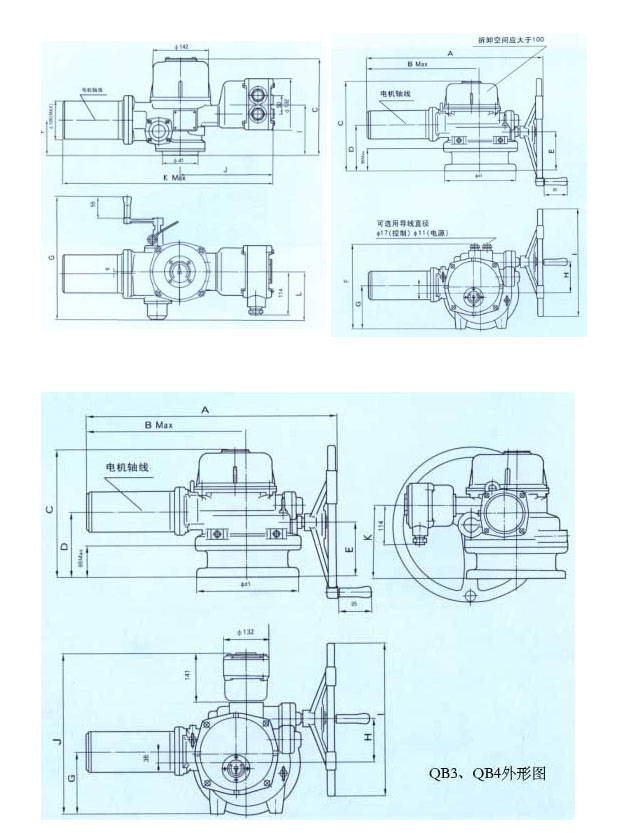

　　4.外形尺寸
型号
QB1
QB1.EX
QB2
QB2.EX
QB3
QB3.EX
A
418
418
585
B
297
297
360
C
249
339
340
D
105
195
157
E
61
44
124
F
90
180
275
G
308
308
115
H
122
122
97
I
130
220
305/457
J
236
236
416
K
540
540
179
L
122
122
　
普通型阀门电动装置QB普通型阀门电动装置

　　5.连接尺寸
项目 连接型式 法兰螺孔型式及尺寸
　
型号
RA型法兰
RB型法兰
RC型法兰
QB1 阀门电动装置 阀门电动装置 阀门电动装置 /
尺寸代号 d1 d3 d7 b L n-d4
法    兰
标准
尺寸
予留
尺寸
最大
允许
RA
RA1
65
50
　
/
　
10
22
　
　
/
/
　
　
4-M6
RA2
90
70
　
15
28
　
4-M8
RA3
125
102
4-M10
RB
RB1
77
57.15
12.6
10
22
3
13.80
4-M6
RB2
　
92
　
69.85
15.77
　
15
28
　
5
17.77
　
4-M8
RB3
18.92
32
20.92
　
QB2 普通型阀门电动装置 / 普通型阀门电动装置 普通型阀门电动装置
尺寸代号 d1 d3 d7 b L n-d4 d8 h t
法  兰
标准
尺寸
予留
尺寸
最大
允许
RA
125
102
/
15
32
/
/
4-M10
/
15
/
RB
RB1
115
88.9
22.10
15
32
5
24.10
4-M12
/
20
/
RB2
28.45
8
31.45
RC
170
140
28
15
32
8
31.30
6-M10
110H8
15
7
QB3 QB普通型阀门电动装置 QB普通型阀门电动装置 QB普通型阀门电动装置 QB普通型阀门电动装置
/ / QB普通型阀门电动装置
尺寸代号
d1
d3
d7
b
L
n-d4
d8
h
t
法   兰
标准
尺寸
予留
尺寸
最大
允许
RA
175
140
/
20
50
/
/
4-M16
/
25
7
RB
RB1
140
107.95
31.60
20
50
8
34.60
4-M12
/
25
7
RB2
197
158.75
33.15
10
36.15
4-M10
RB3
38.00
41.00
RB4
41.15
44.15
RC
RC1
170
140
28
20
50
8
31.3
6-M10
110H8
25
7
RC2
215
165
36H12
7D9
42H7
6-M16
135H8
