1.概述

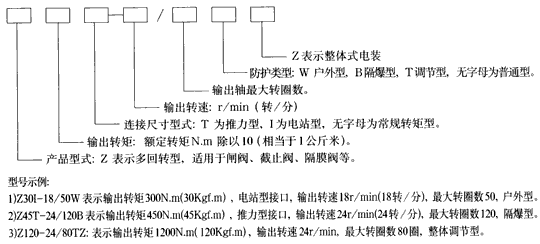

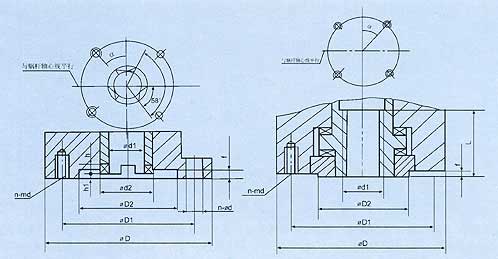

多回转阀门电动装置通称为Z 型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。      DZBZ整体防爆型阀门电动装置按使用环境分： Z 为普通型； ZW 为户外型； ZB 为隔爆型； ZZ 为整体型； ZT 为调节型。      按输出作用力分：有转矩型和推力型。      DZBZ整体防爆型阀门电动装置的性能符合 JB/T8528-1997 《普通型阀门电动装置技术条件》的规定。防爆型的性能符合 GB3836.1-83 《爆炸性环境用防爆电气设备通用要求》， GB3836.2-83 《爆炸性环境用防爆电气设备隔爆型电气设备“ d ”》及 JB/T8529-1997 《隔爆型阀门电动装置技术条件》的规定。 2.型号表示方法 3.主要技术参数 　 　 3.1 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。 3.2 工作环境： 3.2.1 环境温度：-20—+60℃（特殊订货-60—+80℃） 3.2.2 相对温度：≤90%(25℃时） 3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1） 3.2.4 防护等级：户外型和防爆型为IP55（可订制IP67）。 3.3 工作制：为短时10分钟（可订制30分钟）。 3.4 型号规格和主要性能参数 型号 规格 额定 转矩 N.m 公称 推力 KN 最大阀 杆直径 mm 最大 转圈数 手动 速比 输出 转速 r/min 电机 型号 功率 KW 电流 A DZW5 50 20 28 10 1∶1 12 YDF112 0.12 0.7 DZW10 100 40 28 50 1∶1 24 YDF212 0.25 1.3 36 YDF221 0.37 1.6 DZW15 150 40 28 50 1∶1 24 YDF221 0.37 1.6 36 YDF222 0.55 2.4 DZW20 200 100 40 50 1∶1 18 YDF221 0.37 1.6 DZW30 300 100 40 50 1∶1 18 YDF222 0.55 2.4 DZW45 450 150 48 120 1∶1 24 YDF311 1.1 3.4 20∶1 36 YDF312 1.5 4.5 DZW60 600 150 48 120 1∶1 24 YDF312 1.5 4.5 20∶1 36 YDF321 2.2 6.5 DZW90 900 200 60 120 1∶1 24 YDF321 2.2 6.5 25∶1 36 YDF322 3 9 DZW120 1200 200 60 120 1∶1 24 YDF322 　 3 9 　 25∶1 DZW180 1800 325 70 150 25∶1 24 YDF411 4 11 36 YDF412 5.5 14 DZW250 2500 325 70 150 25∶1 24 YDF412 5.5 14 DZW350 3500 700 78 120 25∶1 18 YDF421 7.5 19 DZW500 5000 700 78 120 25∶1 18 YDF422 10 26 　 注：如用户需要，本厂可提供其它的转速。   4.外形尺寸 型号 H H1 L L1 F F1 F2 F3 F4 DZW5 232 96 410 275 261 156 156 / 290 DZW10/15 320 135 565 610 340 385 441 215 235 286 370 DZW20/30 320 135 610 385 441 215 235 286 370 DZW45/60 425 172 755 510 552 235 270 320 337 DZW90/120 456 180 825 535 621 260 315 350 371 DZW180/250 585 250 870 564 710 295 322 380 415 DZW350/500 694 252 1162 764 710 408 408 456 415 　 注：F1为普通型，F2为户外型，F3为防爆型，F4为整体型 5.连接尺寸 转矩型的连接尺寸图                 推力型的连接尺寸图   连接尺寸数据表 型号 转矩型JB2920 推力型GB12222 法兰号 D D1 D2 H9 h1 f h d1 d2 d n a 法兰号 D D1 D2 F8 f d1 max d L n a DZW5/10 2 145 120 90 　 2 　 4 　 8 30 45 M10 　 　 　 　 　 　 　 4 　 45° 　 　 　 　 　 F10 　 125 　 102 70 　 3 　 T28 　 M10 　 40 　 4 　 　 　 45° 　 2I 115 95 75 6 26 39 M8 DZW20/ 30 3 185 160 125 10 42 58 M12 F14 175 　 140 100 　 4 　 T40 M16 　 55 3I 145 120 90 8 30 45 M10 DZW45/60 4 225 195 150 　 5 12 50 72 ф18 F16 210 165 130 　 5 　 T48 M20 70 DZW90/ 120 5 275 235 180 14 62 82 ф22 F25 　 300 　 254 　 200 　 T60 　 M16 　 90 　 8 　 22.5° 5I 230 195 150 12 50 72 ф18 DZW180/ 250 7 330 285 220 3 6 16 72 98 ф26 F30 350 298 230 T70 M20 110 DZW350/ 500 8 380 340 280 3 6 20 80 118 ф22 8 22.5° F35 415 356 260 5 T75 M30 150 8
