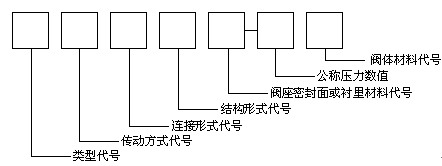

1．阀门的型号编制方法如下：
2．类型代号用汉语拼音字母表示，按表1的规定。
表1
类型 代号 类型 代号
闸阀 Z 旋塞阀 X
截止阀 J 止回阀和底阀 H
节流阀 L 安全阀 A
球阀 Q 减压阀 Y
蝶阀 D 疏水阀 S
隔膜阀 G 柱塞阀 U
注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加
“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，按表2的规定。
表2
传动方式 代号 传动方式 代号
电磁动 0 伞齿轮 5
电磁-液动 1 气动 6
电-液动 2 液动 7
蜗轮 3 气-液动 8
正齿轮 4 电动 9
注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示，按表3的规定。
表3
连接形式 代号 连接形式 代号
内螺纹 1 对夹 7
外螺纹 2 卡箍 8
法兰 4 卡套 9
焊接 6
5．结构形式代号用阿拉伯数字表示，按表4~13的规定
表4
闸阀结构形式 代号
明杆 楔式 弹性闸板 0
刚
性 单闸板
双闸板 1
2
平行式 单闸板
双闸板 3
4
暗杆楔式 单闸板
双闸板 5
6
暗杆平行式 双闸板 8
?
表5
截止阀和节流阀的结构开式 代号
直通式 1
角式 4
直流式（Y型） 5
平衡 直通 6
角式 7
?
表6
球阀结构形式 代号
浮动 直通式 1
L形 三通式 4
T形 5
四通式 6
固定 直通式 7
?
表7
蝶阀结构形式 代号
杠杆式 0
垂直板式 1
斜板式 3
?
表8
隔膜阀结构形式 代号
屋肴式 1
截止式 3
闸板式 7
?
表9
旋塞阀结构形式 代号
填料 直通式 3
T形三通式 4
四通式 5
油封 直通式 7
T形三通式 8
?
表10
止回阀和底阀结构形式 代号
升降 直通式 1
立式 2
旋启 单瓣式 4
多瓣式 5
双瓣式 6
蝶式 7
?
表11
安全阀结构形式 代号
弹簧 封闭 带散热片 全启式 0
微启式 1
全启式 2
带板手 全启式 4
双弹簧微启式 3
不封闭 微启式 7
全启式 8
带控制机构 微启式 5
全启式 6
脉冲式 9
?
表12
减压阀结构形式 代号
薄膜式 1
弹簧薄膜式 2
活塞式 3
波纹管式 4
杠杆式 5
?
表13
疏水阀结构形式 代号
浮球式 1
钟形浮予式 5
双金属式 7
脉冲式 8
热动力式 9
6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。
表14
阀座密封面或衬里材料 代号 阀座密封面或衬里材料 代号
铜合金 T 渗氮钢 D
橡胶 X 硬质合金 Y
尼龙塑料 N 衬胶 J
氟塑料 F 衬铅 Q
锡基轴承合金（巴氏合金） B 塘瓷 C
合金钢 H 渗硼钢 P
7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。
8．阀体材料代号用汉语拼音字母表示，按表15的规定。
表15
阀体材料 代号 阀体材料 代号
灰铸铁 Z Cr5Mo I
可锻铸铁 K 1Cr18Ni9Ti P
球墨铸铁 Q Cr18Ni12Mo2Ti R
铜及铜合金 T 12CrMoV V
WCB C
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
阀门型号和名称编制方法示例
例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：
Z942W-1 直动楔式双闸板闸阀
例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：
Q21F-40P 外螺纹球阀门
例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：
G6k41J-6 气动常开式衬胶隔膜阀
例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：
D741X-2.5 液动碟阀门
例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540'C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：
J961Y-P54170 电动焊接截止阀
