当前位置：主页 > Z系列多回转阀门电动装置

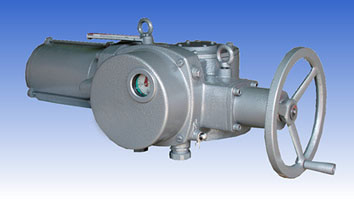

ZC普通型阀门电动装置

产品型号：示例：ZC90-24/60 额定转矩900N·m，输出转速24r/min，转圈数60

产品说明：

ZC系列阀门电动装置为双位阀电驱动装置，适用于阀瓣做直线运动的阀门，如截止阀、闸阀、节流阀、隔膜阀等。与二级减速装置组合后，也可用于阀瓣做旋转运动的阀门，如球阀、蝶阀等。产品通过型式试验和万次寿命试验，其性能指标达到JB/T8528-1997标准的各项要求。
ZC普通型阀门电动装置输出转矩从450N•m到10000N•m（分五个机座号），输出转速有12、18、24、30、36、42、48、60r/min八种可供选择（输出转矩较大的无高转速）。手电动切换均在高速轴上。可提供转矩型和推力型两种连接尺寸，分别符合标准JB2920和标准ISO5210。行程控制器可扩充到四个位置（开、关、中1、中2）。阀位变送器（4～20mA电流输出）作为附件供选用。

· 相关热点资讯：

电动头是工业自动领域－流体控制系统中的一种主要执行单元，它是由电动执行器与阀门组合而成的，然后通过电机运转来驱动执行器，从而控制阀门运作，本章节主要讲述的是常用的角行程开关式电动头。
　　电动头的构成
　　主要由电动执行器、阀门两大主要部分组成。
　　电动执行器分类
　　按运转动方式分为：直行程、角行程两种；按结构原理分为：多回转型、AC 可逆电机。
　　电动头的阀体分类
　　按运动方式分为：直行程、角行程两种；按阀体结构上分为：电动球阀、电动蝶阀、电动闸阀、电动截止阀等，但从适用性、稳定性、可靠性等综合性价比来看，电动球阀、电动蝶阀在实际应用中最多。
　　阀门电动装置流量特性优缺点的比较：
　　从调节阀特性曲线图可以看出，快开性在低开度位置能提供最大的流量改变，该特性的阀通常用于开关切合。直线特性始终在等百分比特性的上方。在同一开度下，直线特性流量大，压差变化快，故调节速度比等百分比特性快。从流量的相对变化上看，直线特性小开度变化大，大开度变化小，使小开度时调节太快、太强、易产生超调、引起振荡；大开度时调节作用太慢太弱，不够及时、灵敏。而等百分比特性正好弥补了这个缺点，它的流量相对变d.cn">电动执行器　　这种执行机构类似于电动多回转执行机构，主要差别是执行机构最终输出的是1/4转记90度的运动。新一代电动单回转式执行机构结合了大部分多回转执行机构的复杂功能，例如：使用非进入式用户友好的操作界面实现参数设定与诊断功能。
　　单回转执行机构结构紧凑可以安装到小尺寸阀门上，通常输出力矩可达800公斤米，另外应为所需电源较小，它们可以安装电池来实现故障安全操作。
　　3.流体驱动多回转式或直线输出电动执行器
　　这种类型执行机构经常用于操作直通阀(截止阀)和闸阀，它们使用气动或液动操作方式。结构简单，工作可靠，很容易实现故障安全操作模式。
　　通常情况下人们使用电动多回转执行机构来驱动闸阀和截止阀，只有在无电源时才考虑使用液动或气动执行机构。
　　4.流体驱动单回转式电动执行器
　　气动、液动单回转执行机构非常通用，它们不需要电源并且结构简单，性能可靠。它们应用的领域非常广泛。通常输出从几公斤米到几万公斤米。它们使用气缸及传动装置将直线运动转换为直角输出，传动装置通常有：拨叉、齿轮齿条，杠杆。齿轮齿条在全行程范围内输出相同力矩，它们非常适用于小尺寸阀门，拨叉具有较高效率在行程起点具有高力矩输出非常适合于大口径阀门。气动执行机构一般安装电磁阀、定位器或位置开关等附件来实现对阀门的控制和监测。
